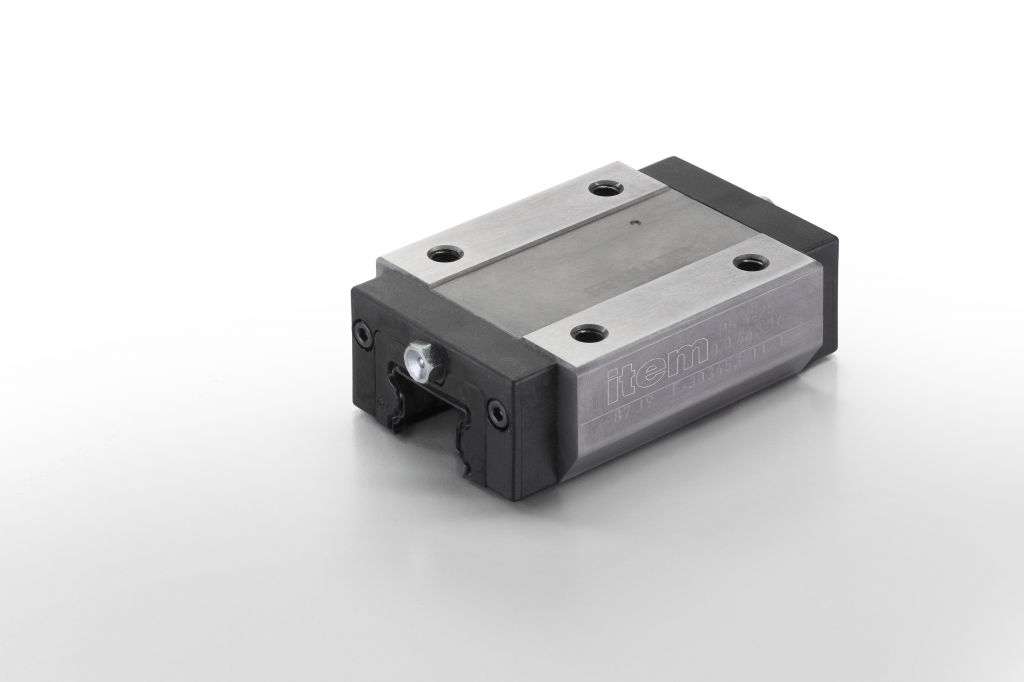

直线导轨滑块 PS 4-25
0.0.443.16

直线导轨滑块 PS 4-25

0.0.443.16

查看 CAD 数据 分配给比较列表 比较产品 https://product.item-china.cn/zh/directlink/pro/44316
特殊功能：
item 的产品基于不同的模块化尺寸及其相关的系统凹槽。 第 5、6、8、10 和 12 行的轮廓分别需要相应尺寸的紧固件。 X 行的轮廓具有第 8 行系统凹槽，但具有特别平坦的曲面半径，使其成为构建密封结构的理想选择。
符合 RoHS 标准的元件不含铅或镉等危险物质。 EC 指令 2002/95/EC (RoHS 1) 限制在电子设备和元件中使用某些物质， 其中包括电池等元件。
所有物质均依据 REACH 法规进行注册。 REACH（化学品的注册、评估、授权和限制）可确保用户获得关于他们可能接触的操作材料、润滑剂等的类型和性质的准确信息。
交货单位
比例限制
价格
1 个
≥1
应用

应用

更多产品信息

  • 属性
  • 详细信息
  • 配件
  • 下载
  • 分类
直线导轨滑块 PS 4-25
0.0.443.16

属性

系列
型材 8 系列
交付单位
交货单位 = 1 个
重量
m = 545 g
静电安全
否
速度
vmax. = 5 m/s
负载系数，动态
C = 17900 N
负载系数，静态
C0 = 37000 N
直线导轨滑块 PS 4-25
0.0.443.16

详细信息

外壳，St，硬化
2 个尼龙毛刷，黑色
2 个润滑脂嘴 DIN 3405 A M6-120°
定位轨道带有四排线性导轨系统（具有充分补充），轨道的特殊紧固形状使其成为型材结构件的理想方案。
单个的线性导轨系统架能够承载所有方向的负载，并且能够吸收所有轴上的力矩。线性导轨系统 PS 的关键性能为高承载能力、刚性和紧凑的设计。
每个线性导轨系统架能够与指定系列内的每个线性导轨进行自由组合，因此每个轨道可以装配一个、两个或多个轴承架，并且轴承架可以互换。
在多种应用场合中，特别是需要由更大的支撑间距吸收的力和力矩时，轴承架不得单独使用，但可以组合使用。
还可以采用在单个轨道上设置多个轴承架以及在平行轨道上设置多个轴承架的方案。
半圆头螺栓 ISO 7380 和定位垫片 8 系列用于将铝型材 8 系列紧固在轴承架上。

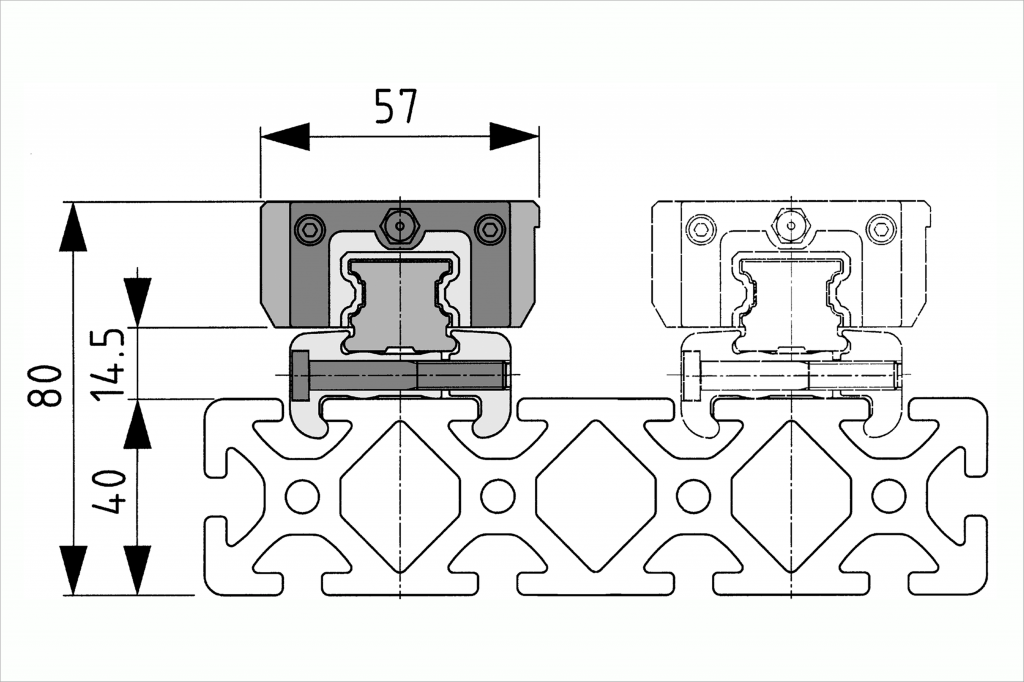

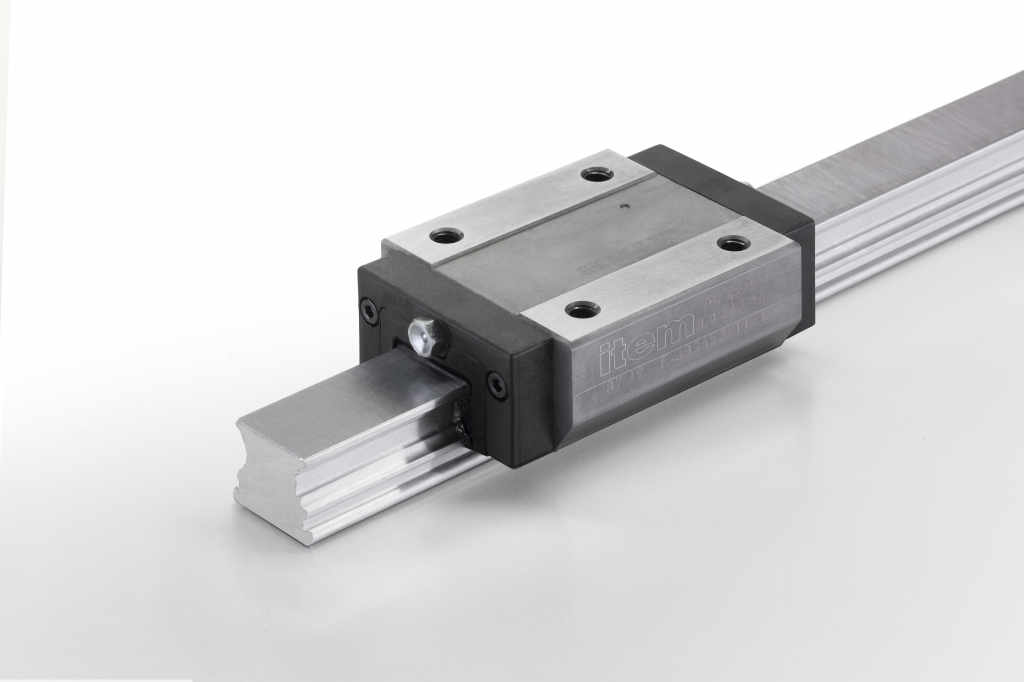

轨道 PS 4-25 带有一个或多个导轨架、一个导轨和一个位于支撑型材上的轨道卡固件。
自定心的轨道卡固件也用作导轨的支撑，并将其固定在最小宽度为 80 mm 的任意支撑铝型材 8 系列上。铝型材 8 系列轻型和 8 系列经济型都不得用于支撑型材。
线性导轨系统的容许负载取决于导轨元件的承载能力，但也受螺栓连接的强度和铝型材框架的结构件的影响。
如果适当的润滑滚珠接触面，需要最小行程长度 (h最小)。轴承架出厂时装有锂基润滑脂。锂基润滑脂具有矿物油基质，能够用于再循环。
设定毛刷接触压力，无论负载大小，必须考虑承载力 10 N。
请注意：由于导轨固定，直线导轨系统规定的拉伸力无法在所有方向上得到充分利用。
请注意：由于导轨固定，直线导轨系统规定的拉伸力无法在所有方向上得到充分利用。
显示更多
直线导轨滑块 PS 4-25
0.0.443.16

配件/服务

直线导轨钢轨 PS 4-25
交货单位
可定制的最大切割长度为 3800 mm
物品编号
0.0.443.34
导轨装配型材 PS 4-25，氧化银白
交货单位
每根标准长度为 2000 mm
物品编号
0.0.443.17
导轨卡固型材 PS 4-25，氧化银白
交货单位
每根标准长度为 2000 mm
物品编号
0.0.443.18

下载

装配指导(1 MB)
直线导轨滑块 PS 4-25
0.0.443.16

分类

分类是行业范围内的产品数据标准，除此以外，其还用于支持 ERP 和电子商务系统中的结构化处理。您是否需要电子采购系统中所有 item 产品的分类数据？如果是这样，请立即与我们取得联系。
eCl@ss 11.0
23050701
eCl@ss 4.0
23050701
eCl@ss 4.1
23050701
eCl@ss 5.0
23050701
eCl@ss 5.1
23050701
eCl@ss 6.0.1
23050701
eCl@ss 7.1
23050701
eCl@ss 8.0
23050701
UNSPSC 7.0
31171506
UNSPSC 9.0
31171506
customs tariff number
84829900
