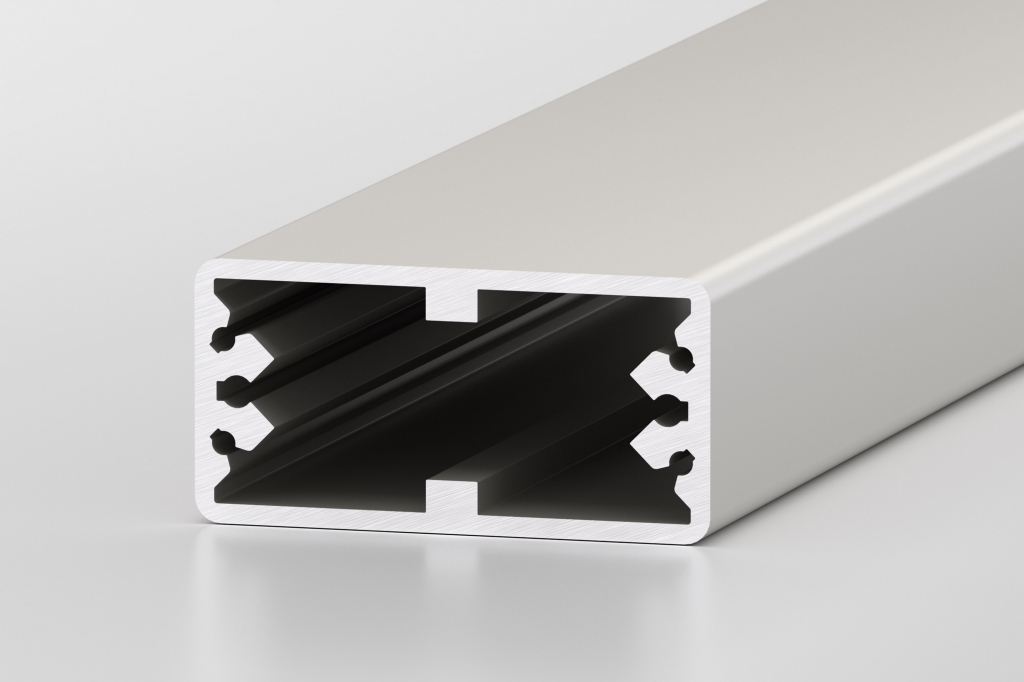

伸缩装置型材 8 系列 80x40
0.0.604.56

伸缩装置型材 8 系列 80x40

0.0.604.56

查看 CAD 数据 分配给比较列表 比较产品 https://product.item-china.cn/zh/directlink/pro/60456
特殊功能：
item 的产品基于不同的模块化尺寸及其相关的系统凹槽。 第 5、6、8、10 和 12 行的轮廓分别需要相应尺寸的紧固件。 X 行的轮廓具有第 8 行系统凹槽，但具有特别平坦的曲面半径，使其成为构建密封结构的理想选择。
符合 RoHS 标准的元件不含铅或镉等危险物质。 EC 指令 2002/95/EC (RoHS 1) 限制在电子设备和元件中使用某些物质， 其中包括电池等元件。
所有物质均依据 REACH 法规进行注册。 REACH（化学品的注册、评估、授权和限制）可确保用户获得关于他们可能接触的操作材料、润滑剂等的类型和性质的准确信息。
交货单位
比例限制
价格
每根标准长度为 6000 mm
≥1
应用
每根最大切割长度为 6000 mm
≥1
应用

应用 应用

更多产品信息

  • 属性
  • 详细信息
  • 配件
  • 服务
  • 分类
伸缩装置型材 8 系列 80x40
0.0.604.56

属性

系列
型材 8 系列
材料
铝质，经阳极氧化处理
交付单位
交货单位 = 每根标准长度为 6000 mm
重量，规格长度
m = 2.59 kg/m
静电安全
否
长度，额定
L = 6000 mm
横截面积
A = 9.61 cm2
转动惯量，x 轴
Ix = 77.15 cm4
转动惯量，y 轴
Iy = 20.58 cm4
转动惯量，扭转
It = 44.2 cm4
阻力矩，x 轴
Wx = 19.29 cm3
阻力矩，y 轴
Wy = 10.29 cm3
伸缩装置型材 8 系列 80x40
0.0.604.56

详细信息

伸缩装置 8 系列 80x40 是一种可调节长度的重型撑杆。它特别适合调节设备的高度或倾斜度。可调节的平面轴承和扩展的支撑宽度，也能够使得这种伸缩装置用于构建长度可调的工作台支脚。
伸缩铝型材 8 系列 80x40 支撑并引导内部型材。外部型材能够通过它的外端面直接连接或使用紧固元件（例如重型合页 8 系列 80x40）连接到型材槽轨。

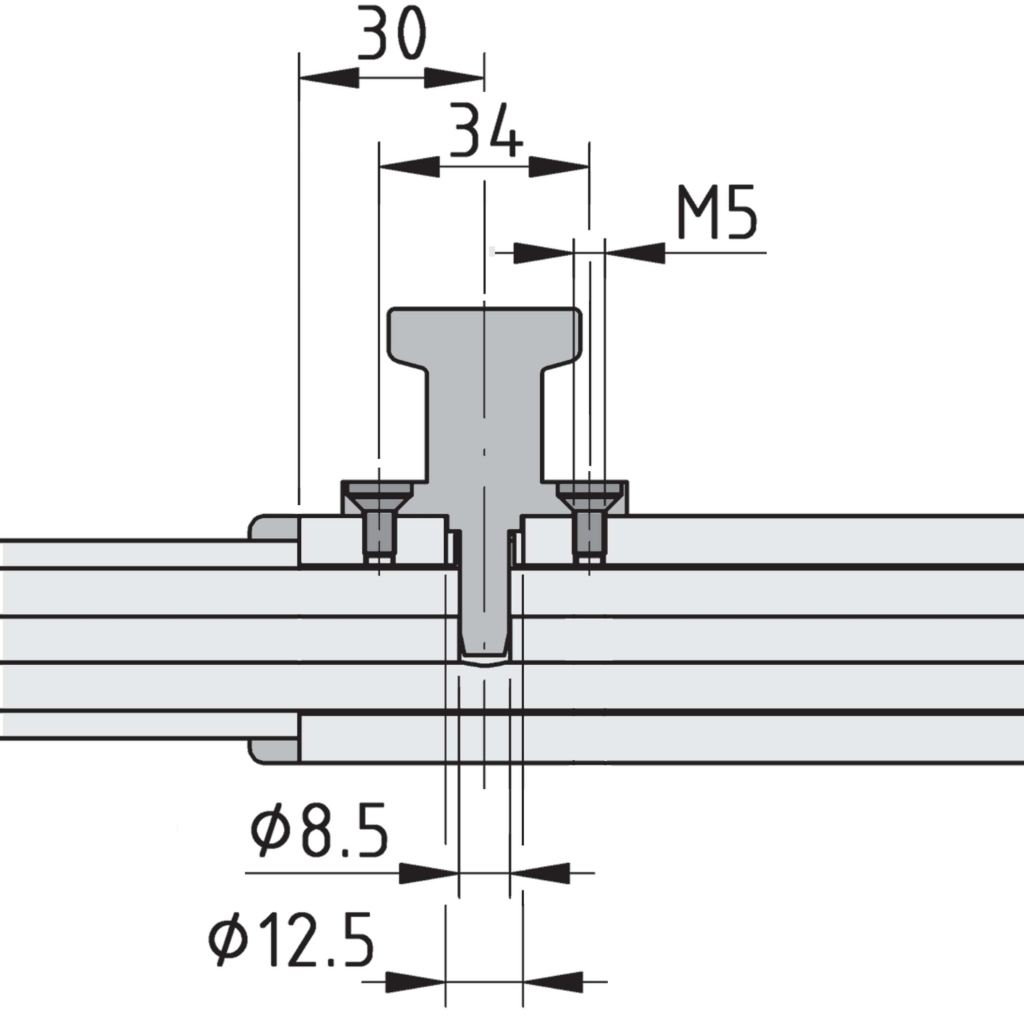

伸缩装置内部铝型材 8 系列 80x40 安装在滑动轴承内，用伸缩装置紧固组件 8 系列 80x40 在需要的高度进行固定，或者使用伸缩装置止动杆 8 系列 80x40 的预钻孔进行定位。
伸缩装置内部铝型材 8 系列 80x40（长度为 B）必须比伸缩铝型材 8 系列 80x40（长度为 A）短 20 mmm，以便能够完全插入到装配的伸缩装置内，并因此使行程 H 最大化。
Lmin.= A + 20 mm
Lmax.= Lmin.+ H
B ≥ H x 1.2 ^ B ≥ H + 60 mm
B ≤ A - 20 mm
沿着伸缩方向的最大负载为：750 N
伸缩装置连接组件 8 系列 80x40 包括连接伸缩铝型材 8 系列 80x40 以及构建伸缩装置所需的所有零部件：
a = 伸缩装置连接板 8 系列 80x40
b = 伸缩装置端盖 8 系列 80x40
c = 伸缩装置滑动端盖 8 系列 80x40
伸缩装置连接板 8 系列 80x40 通过螺栓连接到伸缩型材，并提供了紧固到连接结构件上的多种可能方式。
为固定伸缩装置端盖（通过伸缩铝型材 8 系列 80x40）和伸缩装置滑动端盖（通过伸缩装置内部铝型材 8 系列 80x40），伸缩装置连接组件配有自攻螺钉 DIN 7500。
在装配两个伸缩型材后，使用螺栓 M2.5x30 (1.5 A/F) 将伸缩装置滑动端盖和伸缩装置端盖的平面轴承调节为无间隙。
伸缩装置连接板 8 系列 80x40 提供了将内部型材固定到连接结构件上的多种可能方式。它可以用螺栓连接到型材 8 系列零部件或其它零件上。为此，连接板上配有适当的通孔和沉孔。
伸缩装置连接板上的孔的作用：
d = 使用螺栓 M6x22 固定到伸缩铝型材 8 系列 80x40
e = 使用螺栓 DIN 7984-M5x20 固定到伸缩装置内部铝型材 8 系列 80x40
f = 通孔 ⌀ 6.3 用于将其它产品装配于伸缩装置内部铝型材 8 系列 80x40 中
g = 通孔 ⌀ 8.5 用于通过压入装配 M8 螺母，将其它产品装配于伸缩铝型材 8 系列 80x40 中
根据您的要求，您的当地 item 合作伙伴能够为您提供随时可用的机加工的伸缩型材，配有伸缩装置紧固组件或伸缩装置止动杆。
为实现伸缩铝型材 8 系列 80x40 的侧向连接，建议在中间肋板区域攻 M6 螺孔并使用螺纹管组件 8 系列。
